डीप ग्रूव्ह बॉल बीयरिंग्ज, कोनीय संपर्क बॉल बीयरिंग्ज आणि थ्रस्ट बॉल बीयरिंग्जची वैशिष्ट्ये आणि वापर

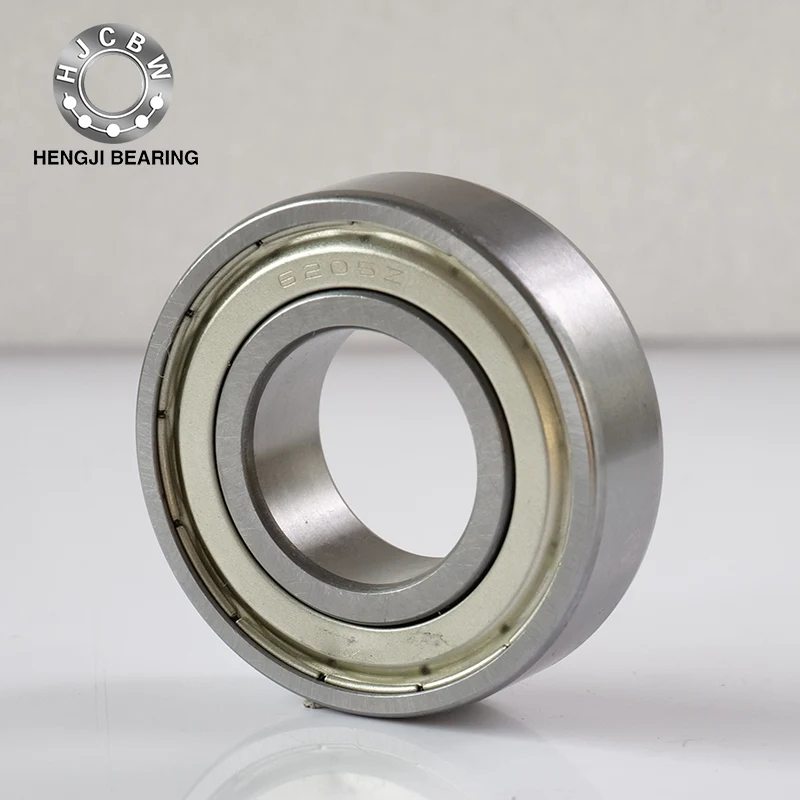

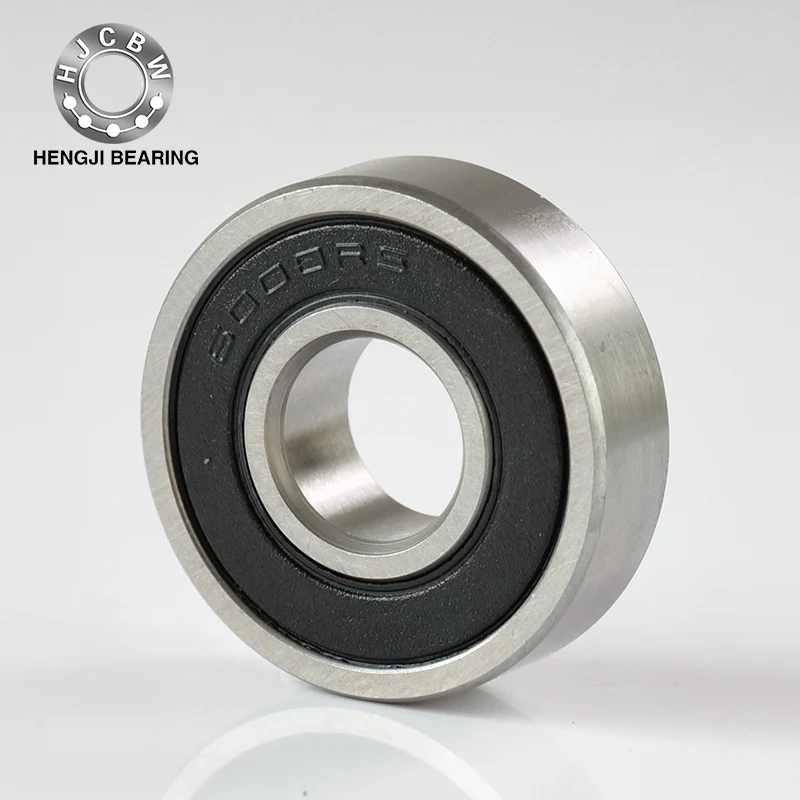

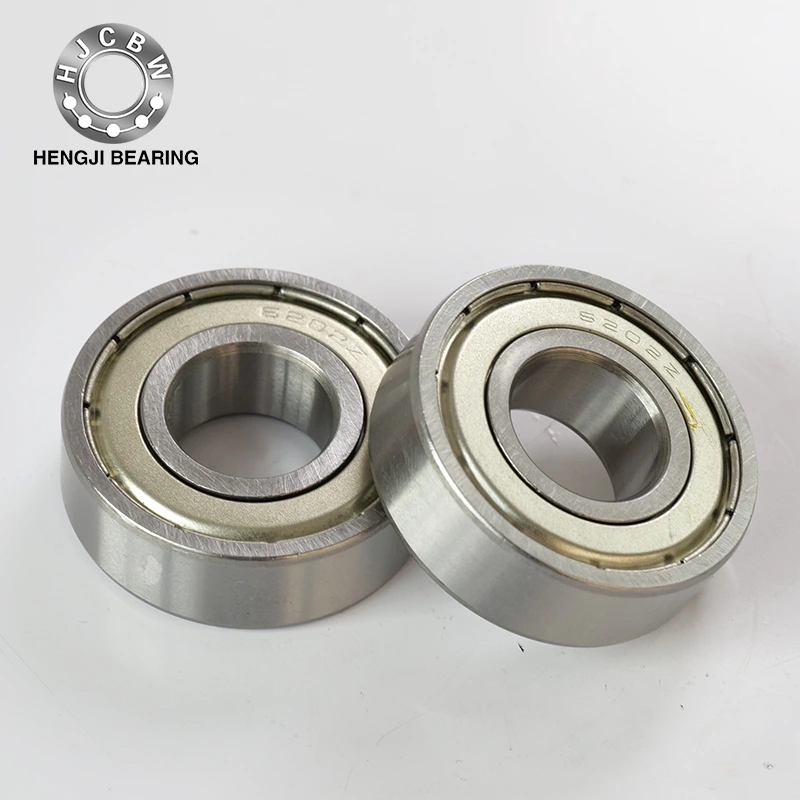

खोल ग्रूव्ह बॉल बीयरिंग्ज

वैशिष्ट्ये:खोल ग्रूव्ह बॉल बीयरिंग्जविस्तृत वापरासह प्रतिनिधी रोलिंग बीयरिंग्ज आहेत. ते रेडियल लोड आणि द्विदिशात्मक अक्षीय भार सहन करू शकतात आणि कमी आवाज, हाय-स्पीड रोटेशन आणि कमी कंपन आवश्यक असलेल्या अनुप्रयोगांसाठी ते योग्य आहेत. स्टीलच्या धूळ कव्हर्स किंवा रबर सीलसह सीलबंद बीयरिंग्ज योग्य प्रमाणात ग्रीससह पूर्व-भरल्या जातात. बाह्य रिंग्जवर रिंग्ज किंवा फ्लॅंगेससह बीयरिंग्ज अक्षीय शोधणे आणि गृहनिर्माण मध्ये स्थापित करणे सोपे आहे. उच्च-लोड बीयरिंग्जचे परिमाण मानक बीयरिंगसारखेच आहेत, परंतु आतील आणि बाह्य रिंग्जवर एक भरण्याचे खोबणी आहे, ज्यामुळे बॉलची संख्या आणि रेट केलेले लोड वाढते.

प्रामुख्याने लागू पिंजरे: स्टील स्टॅम्पिंग पिंजरे (वेव्हफॉर्म, किरीट-आकार ... एकल पंक्ती; एस-आकार ... दुहेरी पंक्ती), तांबे मिश्र धातु किंवा फिनोलिक राळ कट पिंजरे, सिंथेटिक राळ मोल्डेड पिंजरे.

मुख्य उपयोगः ऑटोमोबाईल: मागील चाके, प्रसारण आणि इलेक्ट्रिकल डिव्हाइस घटक.

विद्युत: सामान्य-हेतू मोटर्स, घरगुती उपकरणे.

इतरः साधने, अंतर्गत दहन इंजिन, बांधकाम यंत्रणा, रेल्वे वाहने, लोडिंग आणि अनलोडिंग मशीनरी, कृषी यंत्रणा, विविध औद्योगिक यंत्रसामग्री.

कोनीय संपर्क बॉल बीयरिंग्ज

वैशिष्ट्ये: रिंग आणि बॉल दरम्यान एक संपर्क कोन आहे. मानक संपर्क कोन 15 °, 30 ° आणि 40 ° आहेत. संपर्क कोन जितका लहान असेल तितका उच्च-वेगवान रोटेशनसाठी अधिक अनुकूल. संपर्क कोन जितका मोठा असेल तितका अक्षीय लोड क्षमता. एकल-पंक्ती बीयरिंग्ज रेडियल लोड आणि युनिडायरेक्शनल अक्षीय भार सहन करू शकतात. डीबी संयोजन, डीएफ संयोजन आणि डबल-रो बीयरिंग्ज रेडियल लोड आणि द्विदिशात्मक अक्षीय भार सहन करू शकतात. डीटी संयोजन अशा प्रसंगांसाठी योग्य आहे जेथे युनिडायरेक्शनल अक्षीय भार मोठा आहे आणि एकाच बेअरिंगचा रेट केलेला भार अपुरा आहे. हाय-स्पीड एसीएच प्रकार बीयरिंग्जमध्ये एक लहान बॉल व्यास आणि मोठ्या संख्येने बॉल असतात. ते बहुतेक मशीन टूल स्पिंडल्समध्ये वापरले जातात. कोनीय संपर्क बॉल बीयरिंग्ज हाय-स्पीड आणि उच्च-परिशुद्धता रोटेशनसाठी योग्य आहेत. रचना अशी आहे की मागील बाजूस एकत्रित दोन एकल-पंक्ती कोनीय संपर्क बॉल बीयरिंग्ज आतील आणि बाह्य रिंग्ज सामायिक करतात, जे रेडियल लोड आणि द्विदिश अक्षीय भार सहन करू शकतात. ग्रूव्ह बीयरिंग्ज न भरता सीलबंद प्रकार देखील आहेत.

प्रामुख्याने लागू पिंजरे: स्टील प्लेट स्टॅम्पिंग पिंजरे (वाडगाच्या आकाराचे ... एकल पंक्ती; एस-आकाराचे, मुकुट आकाराचे ... डबल पंक्ती), तांबे मिश्र धातु किंवा फिनोलिक राळ कट पिंजरे, सिंथेटिक राळ तयार केलेले पिंजरे.

मुख्य उपयोगः एकल पंक्ती: मशीन टूल स्पिंडल्स, उच्च-वारंवारता मोटर्स, गॅस टर्बाइन्स, सेंट्रीफ्यूगल सेपरेटर, लहान कार फ्रंट व्हील्स, डिफरेंशनल पिनियन शाफ्ट.

डबल पंक्ती: तेल पंप, रूट्स ब्लोअर, एअर कॉम्प्रेसर, विविध ट्रान्समिशन, इंधन इंजेक्शन पंप, मुद्रण यंत्रणा.

थ्रस्ट बॉल बीयरिंग्ज

वैशिष्ट्ये: यात रेसवे, एक बॉल आणि पिंजरा असेंब्लीसह वॉशर-आकाराच्या रेसवे रिंगचा समावेश आहे. शाफ्टशी जुळणार्‍या रेसवे रिंगला शाफ्ट रिंग म्हणतात, आणि घरांशी जुळणार्‍या रेसवे रिंगला सीट रिंग म्हणतात. द्विपक्षीय बीयरिंग्जसाठी, मध्यम रिंग शाफ्टशी जुळली आहे. एक-मार्ग बेअरिंग एक-वे अक्षीय भार सहन करू शकते आणि द्वि-मार्ग बेअरिंग द्वि-मार्ग अक्षीय भार सहन करू शकते (दोन्हीही रेडियल लोडचा प्रतिकार करू शकत नाही).

प्रामुख्याने लागू पिंजरे: स्टील प्लेट स्टॅम्पिंग पिंजरे, तांबे मिश्र धातु किंवा फिनोलिक राळ कट पिंजरे, सिंथेटिक राळ तयार केलेले पिंजरे.

मुख्य उपयोगः ऑटोमोबाईल स्टीयरिंग पिन, मशीन टूल स्पिंडल्स.
